LEDネオン看板のデータの作り方で大切なのは、ロゴの画像だけでなく、希望する寸法、光らせたい部分、設置場所をセットで伝えることです。画面上できれいに見えるデザインでも、チューブの太さや曲げ方によっては、そのまま製作できない場合があります。まず相談用の原稿を整え、製作できる形と入稿条件を確認してから、提出用データを仕上げましょう。
この記事では、チューブで文字や図柄を表現するオーダーメイドのLEDネオン看板を想定し、データ準備から最終確認までの手順を紹介します。
作りたい看板のイメージがまだ固まっていない方は、ネオン看板の商品一覧も参考にしてください。
LEDネオン看板のデータの作り方は「相談用原稿」の準備から
最初にそろえたいのは、文字・ロゴの原稿と、設置条件が分かる資料です。完成した加工図面を自分で作ろうとする前に、手元のデータでどこまで対応できるかを確認します。
| 手元の原稿 | 準備すること | 相談時に確認すること |
|---|---|---|
| Illustratorなどの編集用データ | 元データと、見た目を確認できる画像を用意する | 受付形式・保存バージョン・線の表現方法 |
| JPG・PNGのロゴ画像 | 加工前の画像を用意し、文字の綴りも別に記載する | 形を描き直す作業の要否と、その費用 |
| 手書きの案・文字だけ | 配置、希望寸法、色、書体の雰囲気を整理する | 原稿作成の対応範囲と、確認用デザインの進め方 |
この表は相談前の整理方法であり、すべての形式をそのまま入稿できるという意味ではありません。誉PRINTINGのよくあるご質問では、一般の入稿はIllustratorデータが原則と案内しています。LEDネオン看板については、対象の製作内容に合う形式を個別に確認してください。
ロゴの輪郭と、実際に光らせたい線を区別する
アウトライン化だけで、ネオン用の線が完成するわけではない
文字のアウトライン化とは、文字情報を図形の形に変換する処理です。Illustratorでは文字を選択し、「文字」から「アウトラインを作成」を選びます。実行前に編集できる元データを別に保存してください。
ただし、アウトライン化でできるのは文字の輪郭です。チューブを通したい中心の線とは異なります。太いロゴの外周を光らせたいのか、一本の線で文字の形を表したいのかを、確認用画像に書き添えましょう。
元のロゴを残し、希望する発光表現を別案として示すと、変更してよい部分を伝えやすくなります。チューブの経路や線幅を自分の判断で確定せず、製作側に必要なデータの形を確認してください。
操作の参考：Adobe公式「テキストへの詳細フォーマットの追加」
PDFに保存しても、画像が編集可能な線になるとは限らない
JPGをPDFに入れただけでは、文字やロゴを線として編集できるデータにはなりません。画像だけのPDFか、形を編集できるデータを含むPDFかによって、その後の作業が変わります。形式名だけで判断せず、元データを持っている場合は一緒に確認してもらいましょう。
発光のぼかしを加えた完成イメージを用意する場合も、形がはっきり分かる原稿を別に残します。光の広がりで文字の輪郭や間隔が見えにくくなるためです。
細い線・小さな隙間・文字数は、製作前に比較する
確認したいのは、希望寸法で線や隙間を表現できるかです。最小の文字サイズや線の間隔は、チューブの仕様、書体、文字の複雑さで変わります。「文字高が何mm以上なら必ず作れる」という共通の数値では判断できません。
| 確認する部分 | 比較して相談する案 | 判断のポイント |
|---|---|---|
| 筆記体の重なりや小さな輪 | 元の形／輪を広げた形 | 製作できるか、別の文字に見えないか |
| 画数の多い漢字 | 希望寸法／拡大した寸法 | 線の間隔を確保できるか、土台が設置場所に収まるか |
| 店名と長い説明文 | すべて発光／店名だけ発光 | 読むべき言葉が分かるか、補足を別の表示に分けられるか |

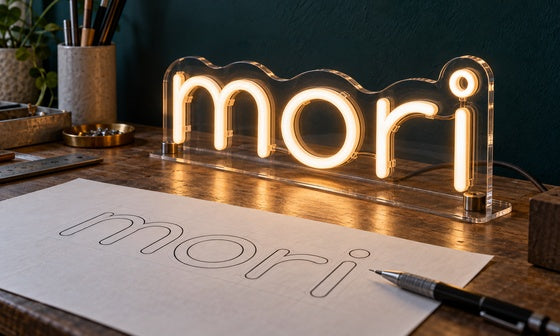

例えば「mori coffee & baked sweets」という原稿なら、発光部分を店名の「mori」に絞り、業種の説明を別の表示にする案も考えられます。これは説明用の架空例です。ロゴの形や表記を変更する場合は、使用者の確認を取ってから進めます。
比較案は一度に文字数・色・書体をすべて変えず、まず隙間、次に寸法というように、変更点を絞ると判断しやすくなります。
寸法は土台まで、設置条件は配線の出口まで伝える
「幅600mm」とだけ書くと、発光する文字の幅なのか、土台を含む全体の幅なのかが伝わりません。発光部分と、アクリルなどの土台を含む外寸を分けて記載してください。
縮尺付きの相談図には、実寸を併記する
説明用の仮定として、土台を含む希望外寸を幅600×高さ300mmとします。5分の1の相談図なら、図上の寸法は600÷5＝120mm、300÷5＝60mmです。図には「縮尺1/5・希望外寸600×300mm・土台込み」と併記します。
これは寸法の伝え方を示す計算例であり、販売商品の仕様や推奨寸法ではありません。製作用データを縮尺付きで提出してよいかは別途確認し、指定がある場合はその寸法・テンプレートに合わせます。
- 設置場所の写真と、設置できる幅・高さ。
- 屋内か屋外か、雨や水がかかる可能性。
- 壁面固定、吊り下げなどの希望と、取り付け先の状態。
- 正面から見て、コードをどちら側に出したいか。
- 電源までの経路と、アダプターを置ける場所。
穴位置やコード長は、希望と確定仕様を区別して記録します。屋外対応や取り付け方法も、選ぶ製品・製作内容ごとに確認しましょう。
希望寸法や設置写真がそろったら、製作可否と必要なデータを確認しましょう。
配色と読みやすさは、点灯状態と設置背景で確認する
LEDネオン看板の色は、画面上のロゴの色だけでは決められません。希望色を伝えたうえで、選べる発光色、消灯時のチューブの色、土台の色を確認します。ブランドカラーの数値は希望を伝える資料になりますが、同じ色に発光する保証にはなりません。
確認用の合成画像は、配置や雰囲気を見るために使います。実際の明るさ、色、光の広がり、読める距離を証明するものではありません。可能であれば、採用予定の仕様に近い実物や点灯見本を確認できるか相談してください。
比較する条件を記録し、データの修正につなげる
- 営業中に近い明るさで、点灯時と消灯時を見比べる。
- 設置予定の背景色やガラスの反射を含めて確認する。
- 実際に読んでもらう位置から、文字がつながって見えないか確認する。
- 調光できる仕様なら、明るさを変えたときの読みやすさを比較する。
距離別の実物写真を記録する場合は、看板までの距離を測り、同じカメラ・倍率で撮影します。明るさを比較する写真は露出条件もそろえ、文字だけを拡大した写真と周囲を含む写真を区別してください。写真だけで結論を出さず、現地で肉眼でも確認します。
一般的な文字サイズと距離の考え方は、看板の文字サイズと見やすい配置・配色の確認方法で紹介しています。LEDネオンでは、さらに発光したときの文字の隙間を確認することが大切です。
まとめ｜LEDネオン看板のデータは、送信前の照合までが作り方
LEDネオン看板のデータの作り方は、文字を描いて保存するだけでは完了しません。発光する形、土台を含む寸法、配線位置、設置条件をそろえ、確認用の見た目と製作用のデータが一致しているかを確かめます。
送信前には、次の項目をまとめて照合しましょう。
- 文字の綴り、大文字・小文字、句読点、文字数は確定しているか。
- 変更してよい箇所と、元のロゴを保つ箇所を伝えているか。
- 受付形式・保存バージョン・寸法・線の作り方は、個別の指示に合っているか。
- 発光色、土台、取り付け方法、コードの出口に未確定の項目がないか。
- 製作用データと確認用画像は、同じ修正内容・版番号になっているか。
- 使用しない案を提出ファイルに混在させていないか。
例えば、製作用データと確認用画像の両方に「v03」のような共通の版番号を付けると、取り違えを防ぎやすくなります。ファイルの命名や送信方法に指定がある場合は、その案内を優先してください。
まずは元のロゴ、希望寸法、設置場所の写真を用意しましょう。誉PRINTINGではネオン看板のオーダーメイド製作も案内しています。具体的なデザインの製作可否と必要な原稿は、お問い合わせからご確認ください。
